江苏徐州接地导通测试仪设置完成后，长按“”键开始测试。单次测试模式下，测试开始时，显示“充电中…”，充电至指定电流值时开始测试，显示“正在测试…”，在测试完成后显示测试的电阻值，若被测试电阻超量程上限时显示“--OL--”。连续测试模式下，长按“”开始测试，此模式下仪器实时显示测量的电阻值和电流值，等待显示的电阻值稳定之后，短按“”可停止测试并保存数据。若接线不良，则显示“接线不良”提示。在测试电感较大的电阻时（例如变压器绕组），测试完成后会有蜂鸣响提示，表示正在放电，注意需在放电完成后方可进行下一次测试。测试过程中若需中断测试，可短按“”键中断，仪表会停止测试并立即开始放电，等待放电结束即可开始下一次测试。（仪表在测试普通电阻时没有蜂鸣器放电提示，用户只需在有示值显示后5秒左右再测试即可。）（3）自检用户可用随仪器配备的自检电阻进行仪器自检测试，若仪表测试的电阻阻值与标准电阻阻值误差在0.1％范围内即表示仪表直流电阻测试功能正常。（4）仪器的保护措施为了保护操作人员和仪器设备的，本仪表具备输入过流保护，输出过流保护，仪器高温保护，测试负载放电保护，电池电量低等几种保护措施。五. 电池管理长时间不使用仪表时，请每2个月给电池充电一次。电池电量低时，请及时充电。电池过充或过放均会损坏电池。必须使用标配的充电器充电。1．电池出现无格指示代表电池电量几乎耗尽，显示“”符号，仪表将自动关机。此时请尽快使用充电器充电，以维护电池，若电池过度放电有可能造成电池性损坏。2．按“”键0.5秒检查仪表能否正常开机，若仍不能开机，请联系厂家处理。3．若需更换电池，请联系厂家处理。六. 装箱单仪器1台测试线（黑色线长10米；红色线长50米）2条（红、黑各1条）自检电阻1个电源线1条打印纸1卷充电器1个（25.2V 3A）附件工具箱1个保险丝4个（3A、30A各2个）接地线1条RS232数据线1条用户手册/保修卡/合格证1份本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知。

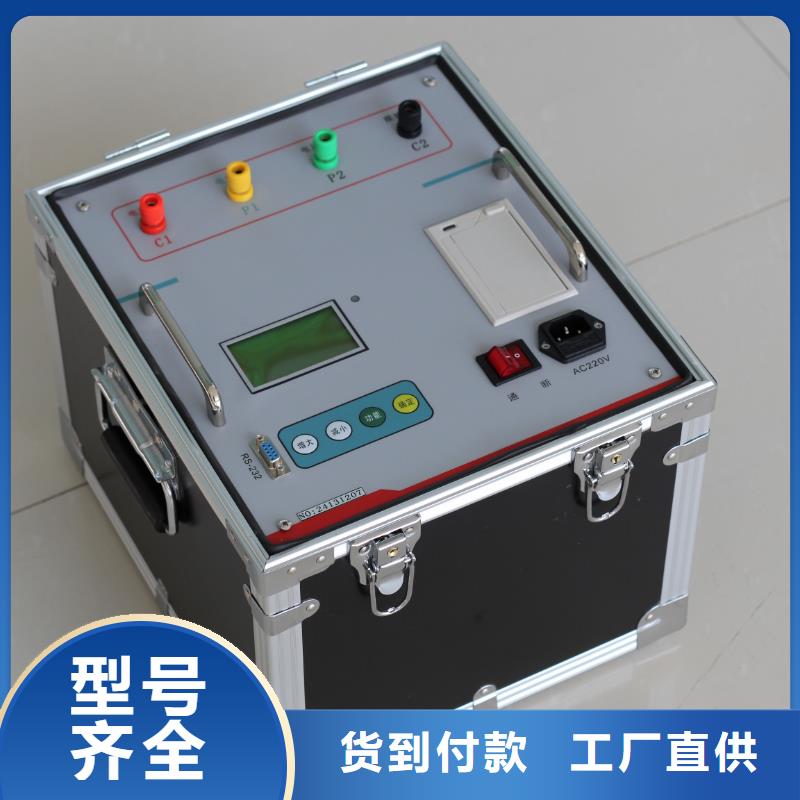

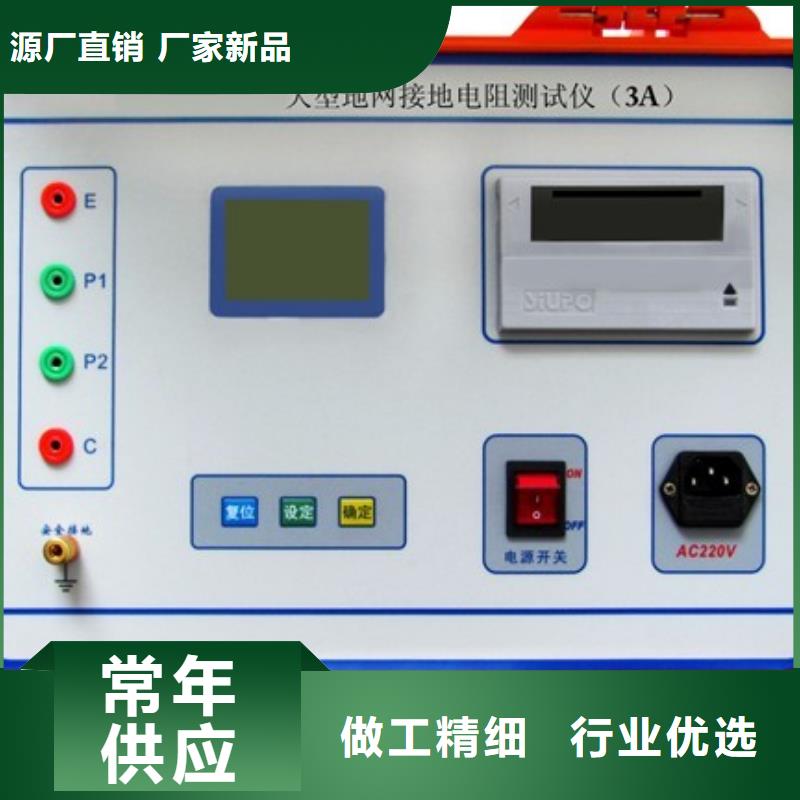

江苏徐州接地导通测试仪性能特点1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。4、功能强大。可测量电流桩，电压桩，接地电阻、辅助机、土壤电阻率。5、操作简单。全中文菜单式操作，直接显示出测量结果。6、布线劳动量小，无需大电流线。三、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％＋0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：45Hz、55Hz 双频7、输出电流：10A8、输出电压：400V9、测量线要求： 电流线铜芯截面积≥1mm2电压线铜芯截面积≥1.0mm210、供电电源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、仪器重量：10kg四、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图图1测量原理示意图R0 回路电阻大约5～200Ω Rx 测试电阻大约0～200Ω Rf 标准电阻 测量电流线D：长度为地网对角线长度的3～5倍；线径：≥1mm2测量电压线1：长度为0.618D；线径： ≥1.0mm2测量电压线2： 接被测地网测量接地线： 接被测地网。面板示意图1．电流极(C1)2．电压极1(P1)3．电压极2(P2)4．接地网(C2)5．打印机6．电源输入7．接地线8．修改菜单内容，采用循环滚动方式9．修改菜单内容，采用循环滚动方式10. 修改菜单内容，采用循环滚动方式11. 启停键12.电源开关13.液晶显示屏测量接线如下图电流极（C1） 电压极1（P1） 电压极2（P2）接地网（C2） 电流桩 电压桩地网图2三极法测量接线示意图说明：电压极2（P2）,接地网（C2）两线必需都要连接在仪器上，然后按测量操作步骤进行测试。
江苏徐州接地导通测试仪 接地引下线导通电阻测试仪又名地网导通电阻测试仪、导通电阻测试仪等。接地引下线导通电阻测试仪是测量各种电气设备与地网地极间的连接导体的电阻的专用仪表。电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障，依据电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率不大于1mΩ，准确度不低于1.0级。本仪表采用精密四线法以及大电流原理测试，结果准确可靠，且其各项技术指标均达到或优于相关标准要求。仪表也可以测量感性线圈直流电阻，断路器、开关、车船飞机的金属铆接电阻、电焊接点的电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻，建筑物中(避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、门窗、阳台、厨房等对象的)金属构件之间联结质量等。其中感性线圈直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目。仪表广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。
